滚轮（罐耳）导向装置

　概述

　系列立井提升容器滚轮导向装置 （俗称：滚轮罐耳）是在总结我国多年来滚轮导向装置的特点，吸收世界工业发达国家先进技术的基础上研制，改进成功的。与传统的滚轮导向装置相比，新型滚轮导向装置，克服了原有老产品的不足，具有以下几方面的优点。
1.该产品的设计制造符合GB50215-94、EBD93-90 MT236-91标准。
2.该产品的设计制造有四个品种系列，7个规格，即：LD250，LD300，LS300，LD350，LS350，LS25，LS420。所有规格均与原罐耳同类规格产品安装尺寸相同，为我国矿井现运行的提升容器更换新型滚轮导向装置提供便利。
3．该型装置的缓冲器有四种规格即：A.橡胶元件缓冲器　B.碟形弹簧缓冲器　C.由碟形弹簧、压簧组成的复合缓冲器　D.液压缓冲器。其中尤以复合缓冲器、液压缓冲器的性能佳、缓冲性能好、承载能力大、响应快。
4.整体强度高。低座、支架、轮毂均由原来的焊接结构改为采用ZG270-500。抗冲击强度高，整体性弹、可靠性高。
5.调整方便。采用十字结，杆固预压调整机构，运行平衡、噪声小。
6.便用寿命长，滚轮胶轮采用新型聚胺脂材料高耐磨、抗冲击、弹性好。轮毂上的轴承密封采用复合密封结构。平均使用寿命提高了2～3倍。
7.安全性大和原产品相比，该产品增加了保险防倒结构，避免了导向装置在运行中出现倒罐、卡罐现象。杜绝了事故的发生。

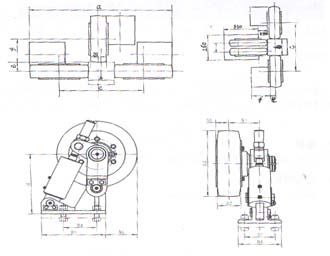

基本参数与尺寸

安装调试及维修说明
1.新设计的提升容器，按照布置图将该装置低座焊于提升容器基体，然后用螺栓与底连接，通过调整调节螺杆滚轮贴近罐道便缓冲器下压2-3mm
2.正在使用中的提升容器将原导向装置（罐耳）取下，用本产品替代。
该导向装置在运行中应对以下几点作定期检查：
1.缓冲器是否
2.轮轂胶层开裂及不正常
3.轴水定期添加，润滑脂2-3星期加一次。轴承密封是否良好
4.支架是滞断裂或变形。
有以上情形，应即时更换维修，如需要我公司服务，请立即与我公司取得联系，我公司将是最好信誉携带零部件前往贵单位更换、维修。

订货说明
1.新设计的提升容器可直接选用本系列产品。
2.对生产矿井除选择本系列与之对应的产品型号外，还应提出原使用主品的型号或图号，平面安装布置图
