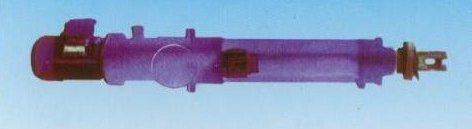

DYT(B)、XDG(B)型系列电液推杆
DYT(B)、XDG(B)型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是不可缺少的通用动力源。
原理和功能:
1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但绝不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。
与同类产品的比较
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：
1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，却不会烧毁损坏其它机件。电动推杆和电动执行机构 则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。在恶劣的环境下不吸尘、
不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。
8、维修方便。在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。
|
电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表: |
| 比较的内容 |
比较的结果 |
电液推杆 |
电动推杆 |
电动执行结构 |
液压缸 |
气缸 |
| 过载自动保护功能 |
优 |
差 |
差~可 |
优 |
良 |
| 自锁功能 |
优 |
优 |
差 |
优 |
差 |
| 带负荷启动 |
优 |
差~可 |
可 |
极佳 |
可 |
| 不烧毁电机 |
优 |
差 |
差 |
优 |
/ |
| 额定范围内输出力可无级调节 |
优 |
/ |
可 |
优 |
差 |
| 额定范围内速度可无级调节 |
优 |
差 |
差 |
优 |
/ |
| 额定范围内行程可无级调节 |
优 |
优 |
优 |
优 |
差 |
| 输出力 |
大 |
小 |
大 |
大 |
小 |
| 投资 |
一般 |
低 |
高 |
高 |
极高 |
| 节能效果 |
好 |
好 |
差 |
差 |
差 |
| 机械效率 |
高 |
低 |
低 |
高 |
低 |
| 控制方法 |
简 |
简 |
繁 |
简 |
简 |
| 维修费 |
少 |
少 |
多 |
少 |
多 |
| 故障率 |
少 |
多 |
多 |
一般 |
多 |
| 冲击力 |
小 |
大 |
大 |
小 |
极大 |
| 噪音 |
低 |
低 |
高 |
低 |
极高 |
| 体积 |
一般 |
小 |
大 |
小 |
大 |
选型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

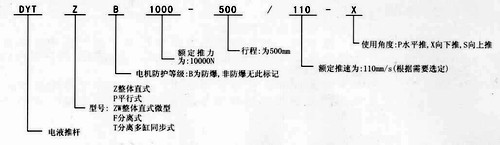

以下举“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。
1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)
DYTZ型整体直式电液推杆
DYTP型平行式电液推杆
DYTF分离式电液推杆

  |
